YVP变频电机定子骨架技术特征及实现要素

背景技术:
    本技术涉及一种变频电机,特别是一种YVP变频电机定子骨架。定子骨架是用于放置定子铁芯与绕组线圈的电机部件,具有外观整洁、绝缘性好和制作效率高的特点,被广大制造商普遍采用。但常规的定子骨架由于定位孔四周的受力强度较低,在电机工作时会因外力导致定位孔四周出现变形或断裂的现象;并且现有的定子骨架在电机工作时,经常会因电机震动导致上、下骨架盘之间出现松散,脱开的现象。因此,现有的定子骨架存在受力强度低,上、下骨架盘连接不紧密的缺点。

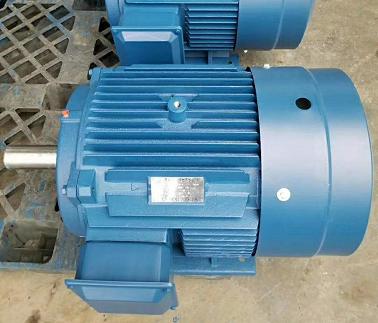

 YVP变频电机

技术实现要素:

    本技术的目的在于,提供一种YVP变频电机定子骨架。它具有受力强度高、使用寿命长的特点。本技术的技术方案:一种YVP变频电机定子骨架,包括上骨架盘和下骨架盘,所述上骨架盘上设有多个上定位孔,上定位孔外侧设有第一加强筋;所述下骨架盘上设有多个下定位孔,下定位孔外侧设有第二加强筋,所述第一加强筋与第二加强筋贴合。

前述的YVP变频电机定子骨架中,所述上骨架盘外侧设有多个上支架,上支架上设有矩形槽,所述下骨架盘外侧设有多个下支架,下支架上设有矩形台阶,所述下支架经矩形台阶扣入上支架的矩形槽内。
前述的变频电机定子骨架中,所述上支架与下支架上均设有长槽,长槽一端设有第三加强筋。
前述的变频电机定子骨架中,所述上骨架盘上设有多个绕线柱,相邻绕线柱之间设有连接板。
前述的变频电机定子骨架中,所述连接板包括多组连接板组,每组连接板组包括三块由低到高依次设置的连接板单体,连接板单体设置在相邻绕线柱之间。
前述的变频电机定子骨架中,所述上骨架盘一端设有安装柱和接插柱。
前述的变频电机定子骨架中,所述上骨架盘上设有安装孔,安装孔以间隔分布的方式设置在上定位孔一侧。

    与现有技术相比,它通过设置在定位孔外侧的第一加强筋和第二加强筋,加强了定子骨架在安装孔与上、下定位孔处的受力强度,提高了定子骨架的使用寿命;并通过设置在上、下支架上的矩形槽与矩形台阶的配合安装,使定子骨架能够紧密连接,不会因外力出现松动或脱开的现象。本技术还设有绕线柱和高低不同的连接板,使漆包线在绕线时可以互相交错放置,避免漆包线因相互擦碰导致短路或断开;第三加强筋可以提高上、下支架的连接强度,进一步提高了定子骨架的使用寿命。

附图说明

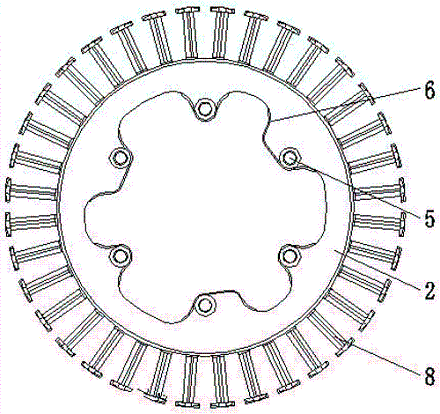

附图中的标记为:1-上骨架盘,2-下骨架盘,3-上定位孔,4-第一加强筋,5-下定位孔,6-第二加强筋,7-上支架,8-下支架,9-长槽,10-第三加强筋,11-绕线柱,12-连接板,13-安装柱,14-接插柱,15-安装孔,71-矩形槽,81-矩形台阶。



具体实施方式

    下面结合附图和实施例对本技术作进一步的说明,但并不作为对本技术限制的依据。实施例。YVP变频电机定子骨架,构成如图1所示,包括上骨架盘1和下骨架盘2,所述上骨架盘1上设有多个上定位孔3,上定位孔3外侧设有第一加强筋4;所述下骨架盘2上设有多个下定位孔5,下定位孔5外侧设有第二加强筋6,所述第一加强筋4与第二加强筋6贴合。

    本技术将下支架8经矩形台阶81扣入上支架7的矩形槽71内,使上骨架盘1与下骨架盘2紧密连接,上定位孔3与下定位孔5经骨架盘连接后可置入定位销,定位销可以提高定子骨架的受力强度并起到限位作用,防止定子骨架在工作时因外力出现松散或脱开的现象,定位孔外侧的第一加强筋4和第二加强筋6可以提高定子骨架在定位孔与安装孔处的受力强度,防止定子骨架因外力出现变形或断裂的现象。上、下骨架盘连接后漆包线可经绕线柱11与连接板12进入上、下支架形成绕组线圈,不同高度的连接板12可以使漆包线在绕线时高低交错放置,防止漆包线在电机工作时因外力相互擦碰导致短路或断开。上、下支架内侧用于放置定子铁芯,外侧用于放置绕组线圈,长槽9用于缓解加工中的塑料收缩问题,第三加强筋10用于提高上、下支架的连接强度;上骨架盘1一端的安装柱13和接插柱14用于连接变频电机测速器,通过变频电机测速器可以实时检测变频电机的工作状态,保证电机的平稳运行。



技术特征:

 1.变频电机定子骨架,其特征在于:包括上骨架盘(1)和下骨架盘(2),所述上骨架盘(1)上设有多个上定位孔(3),上定位孔(3)外侧设有第一加强筋(4);所述下骨架盘(2)上设有多个下定位孔(5),下定位孔(5)外侧设有第二加强筋(6),所述第一加强筋(4)与第二加强筋(6)贴合。 2.根据权利要求1所述的变频电机定子骨架,其特征在于:所述上骨架盘(1)外侧设有多个上支架(7),上支架(7)上设有矩形槽(71),所述下骨架盘(2)外侧设有多个下支架(8),下支架上设有矩形台阶(81),所述下支架(8)经矩形台阶(81)扣入上支架(7)的矩形槽(71)内。 3.根据权利要求2所述的变频电机定子骨架,其特征在于:所述上支架(7)与下支架(8)上均设有长槽(9),长槽(9)一端设有第三加强筋(10)。 4.根据权利要求1所述的变频电机定子骨架,其特征在于:所述上骨架盘(1)上设有多个绕线柱(11),相邻绕线柱(11)之间设有连接板(12)。 5.根据权利要求4所述的变频电机定子骨架,其特征在于:所述连接板(12)包括多组连接板组,每组连接板组包括三块由低到高依次设置的连接板单体,连接板单体设置在相邻绕线柱(11)之间。 6.根据权利要求1所述的变频电机定子骨架,其特征在于:所述上骨架盘(1)一端设有安装柱(13)和接插柱(14)。 7.根据权利要求1所述的变频电机定子骨架,其特征在于:所述上骨架盘(1)上设有安装孔(15),安装孔(15)以间隔分布的方式设置在上定位孔(3)一侧。

技术总结
    本技术公开了一种YVP变频电机定子骨架,包括上骨架盘(1)和下骨架盘(2),所述上骨架盘(1)上设有多个上定位孔(3),上定位孔(3)外侧设有第一加强筋(4);所述下骨架盘(2)上设有多个下定位孔(5),下定位孔(5)外侧设有第二加强筋(6),所述第一加强筋(4)与第二加强筋(6)贴合。本技术通过完全贴合的第一加强筋与第二加强筋,使变频电机定子骨架具有受力强度高,使用寿命长的特点。
